EndeavorにWin10をインストールしてグラフィックドライバを適用する

横浜宅への引っ越しの際に、EPSON Endeavor ST-100 を持ち込んだのですが、ほとんど使う機会もなく・・・

実家に置いておいて、何かサーバー用途に使いたくなったときに、リモートで使えるようにしておけば、なんかしらんけど捗るかなと思い、この夏休みに自宅に設置。

ちょっとファンの音がするので、リビングに置いている以上、常時稼働させることはできないかもしれませんが、たまにつけて、何かの仕事をさせることは十分可能なはず。

サーバーとして動かすには、常時稼働させたいところですが・・・
常時稼働させても問題ない場所に置けばいいという話かもしれませんが、そんな場所はない。
となると、また別にマシンを買いたくなってしまいますが、とりあえずそんな話は今はいらない。

さて、このST-100にWindows10 Home Edition 32bit (日本語) をインストールしました。
元々、購入当初からインストールされていたWindows7 Home 32bit (日本語) に、Win10を上書きインストールした形です。

インストール自体は、1時間30分~2時間程度と、時間こそかかりましたが、うまくいきました。
元からインストール済みのソフトウェアについても、今のところ問題はなさそう。

ただ、唯一、グラフィックドライバだけ問題があり、Win10インストール直後は「基本ディスプレイアダプタ」が適用されていました。


イメージ 3

デバイスマネージャー>ディスプレイアダプター>「Microsoft 基本ディスプレイアダプター」が、Windows10インストール直後のST-100の内蔵グラフィック。


イメージ 4

この状態だと、解像度がフルHD(1920x1080)のディスプレイに接続しても、そこまで大きな解像度で出力できません。

Windows10にアップデートする前は、正しくフルHDで出力できていたのに・・・

なので、今回は、これを解決します。



○ [FAQ番号:027099]ST100 : 製品仕様|FAQ Search|エプソンダイレクト
http://faq.epsondirect.co.jp/faq/edc/app/servlet/relatedqa?QID=027099


仕様では、「ATI Radeon Xpress 200M チップセット」となっているので、このドライバを拾ってきます。


○ AMD Graphics Drivers and Software
http://support.amd.com/ja-jp/download


イメージ 1

AMDのサイトにアクセスし、下方にある「手動でドライバーを選択」を次のように指定します。

Step1: Select the type of system that you have:
Integrated Motherboard Graphics

Step2: Select the product family your product belongs to:
Radeon Xpress Series

Step3: Select your product:
Radeon Xpress 200M

Step4: Select the supported operationg system that you have:
Windows Vista - 32bit


それぞれ指定したら「Step5: DISPLAY RESULTS」ボタンを押します。
Windows10ですが、Vistaを選びます。


イメージ 2

そうすると、こんなページにジャンプするので、上の「Catalyst Software Suite」の方を「DOWNLOAD」ボタンからダウンロードします。



イメージ 5

ダウンロードしたら、これを実行します。


イメージ 6

イメージ 7

どこもいじらずに、そのまま指示に従ってインストールしてください。



イメージ 8

イメージ 9

その後「ATI Catalyst インストール マネージャ」のインストールが始まりますが、要らないので「キャンセル」(1枚目) >「はい」(2枚目)でOKです。


イメージ 10

そうすると、Cドライブ直下に「ATI」フォルダが展開されます。


イメージ 11

次に、このままでは正しくインストールできないので、インストールファイルを変更します。

C:\ATI\Support\10-02_legacy_vista32-64_dd_ccc\Packages\Drivers\Display\LH_INF

フォルダ直下にある「CL_95951.inf」ファイルをメモ帳で開きます。



イメージ 12


CL_95951.infファイルのどこかに

"ATI RADEON XPRESS 200 Series" = ati2mtag_RC410, PCI\VEN_1002&DEV_5A61

という行があるので、この末尾の「5A61」を「5A62」に書き換えます

"ATI RADEON XPRESS 200 Series" = ati2mtag_RC410, PCI\VEN_1002&DEV_5A62

つまりこの行は、書き換えたことによって、上のようになります。

この1か所(1文字)のみを書き換えたら、上書き保存します。






さて、ここからはドライバの適用です。
デバイスマネージャを開き、

ディスプレイアダプター>「Microsoft 基本ディスプレイアダプター」

を右クリックして「ドライバー ソフトウェアの更新」をクリックします。


イメージ 13

「コンピューターを参照してドライバー ソフトウェアを検索します」を選択。


イメージ 14

「コンピューター上のデバイス ドライバーの一覧から選択します」を選択。
(この画面で「参照」からドライバファイルを選択して「次へ」をしても、正しくインストールできませんでした。)


イメージ 15

「ディスク使用」ボタンを押す。



イメージ 16

「参照」ボタンを押す。


イメージ 17

先ほど、メモ帳で1文字だけ書き換えて上書き保存した

C:\ATI\Support\10-02_legacy_vista32-64_dd_ccc\Packages\Drivers\Display\LH_INF

フォルダ直下にある「CL_95951.inf」ファイルを選択して「開く」を押す。


イメージ 18

「OK」ボタンを押す。



イメージ 19

モデルのところに「ATI RADEON XPRESS 200 Series」と出ていれば、読み込めたっぽいので「次へ」を押す。


イメージ 20

インストールがはじまります。


イメージ 21

なんか怒られますが、気にせずに「このドライバー ソフトウェアをインストールします」を選択します。


イメージ 22

なんか表示が・・・(´・ω・`)



イメージ 23

解像度が変わったせいか、うまくキャプチャできませんでしたが、とりあえず「ドライバー ソフトウェアが正常に更新されました」と出れば成功です!



イメージ 24

デバイスマネージャー上でも、ディスプレイアダプターが「ATI RADEON XPRESS 200 Series」になっています。



イメージ 25

画面解像度も、1920x1080が選択可能になりました!



イメージ 26

これはお好みですが、デフォルトでは文字サイズが150%になっているので、100%にします。


このあと、サインアウト(ログアウト)をして、再度、サインイン(ログイン)すると・・・


イメージ 27

ヒャッハー!

大成功です!


イメージ 28

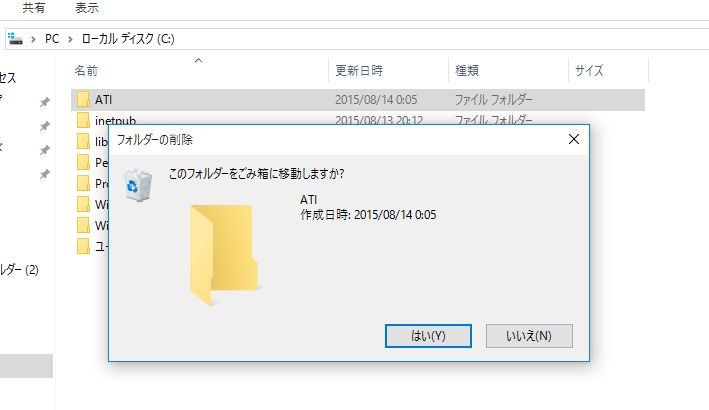

一通り作業が終わったら、Cドライブ直下のATIフォルダは削除してOKです。



ということで、ご参考に?



なお、今回、この記事の作成および、ドライバー適用方法の収集にあたり、下記サイトを参考にさせていただきました。

○ ジャンクで1000円のノートPCはWindows10の夢を見るか?(;=゚ω゚)=333 - VJ16M/FD-4のレビュー | ジグソー
http://zigsow.jp/portal/own_item_detail/290684/



おしまい。

ところで、ST-100内蔵CPUを以前、Intel Core 2 Duo T7200に換装したのですが、このCPUは64bit対応しているんですね。

○ ARK | Intel® Core™2 Duo Processor T7200 (4M Cache, 2.00 GHz, 667 MHz FSB)
http://ark.intel.com/ja/products/27255/Intel-Core2-Duo-Processor-T7200-4M-Cache-2_00-GHz-667-MHz-FSB


今回のWindows10無償アップデートでは、
Win7 32bit → Win10 32bit → クリーンインストール → Win10 64bit

というルートで、無償で64bitに移行することができる(CPUが64bitに対応していれば)らしいので、ちょと興味あります。

ただ、動作しなくなるソフトウェアなども出てくるでしょうし、いろいろめんどいので、この夏休み中にはやりません。

でもせっかくだし、Win10無償アップデート期間中にやりたいなぁ・・・(´・ω・`)



ということで、ほんとにおしまい。
久々のハウツーネタでしたー。
